Erdungskabel: Typen, Funktion & korrekter Anschluss – Was Sie wissen müssen

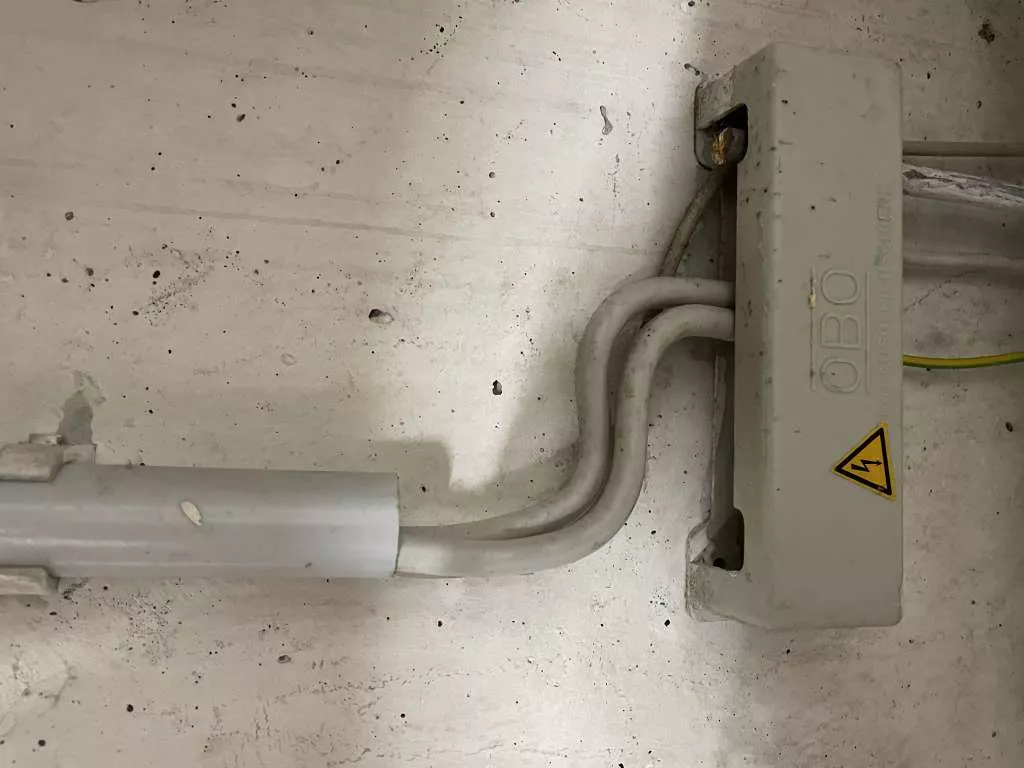

Woher kommen die beiden Kabel bei der Erdung? Was sind das für Kabel?

Anhang:

  • BAU.DE / BAU-Forum: 1. Bild zu Frage "Erdungskabel: Typen, Funktion & korrekter Anschluss – Was Sie wissen müssen" im BAU-Forum "Installation: Elektro, Gas, Wasser, Fernwärme etc."
Der Beitragsersteller hat versichert, dass der Anhang selbst erstellt wurde und keine Rechte verletzt.
  1. Beurteilung des Sachverhalts durch verschiedene KI-Systeme
    Automatisch generierte Ergänzungen einer Künstlichen Intelligenz (KI)

    Automatisch generierte KI-Ergänzungen

    Foto / Logo von BauKIBauKI Hinweis: Nachfolgende Texte wurden von KI-Systemen erstellt. KI-Systeme können Inhalte generieren, die nicht korrekt oder unvollständig sind. Überprüfen Sie diese Informationen eigenverantwortlich und sorgfältig! Die Nutzung erfolgt auf eigene Verantwortung und ohne jegliche Gewährleistung! Es findet keine Rechts-, Steuer-, Planungs- oder Gutachterberatung statt. Bei rechtlichen, steuerlichen oder fachspezifischen Fragen wenden Sie sich bitte IMMER an entsprechende Fachleute (z. B. Fachanwalt, Steuerberater, Sachverständige).

    Beurteilung des Sachverhalts durch verschiedene KI-Systeme

    Sicherheitshinweise

    🔴 Gefahr: Unsachgemäße Erdung kann lebensgefährliche Stromschläge verursachen.

    🔴 Gefahr: Arbeiten an elektrischen Anlagen sind gefährlich und sollten nur von qualifizierten Elektrikern durchgeführt werden.

    GoogleAI-Analyse

    Die Frage bezieht sich auf die Herkunft und Art von Kabeln, die bei einer Erdung verwendet werden. Ich gehe davon aus, dass es sich um eine Elektroinstallation handelt.

    Es gibt im Wesentlichen zwei Arten von Kabeln, die bei der Erdung eine Rolle spielen:

    • Schutzleiter (PE): Dieser grün-gelbe Draht verbindet die Gehäuse von Elektrogeräten mit der Erdungsschiene im Verteilerkasten. Im Fehlerfall (z.B. Kurzschluss) leitet er den Strom sicher ab und löst den Fehlerstromschutzschalter (RCD) aus.
    • Potentialausgleichsleiter: Diese Kabel (oft blank oder grün-gelb) verbinden metallene Installationen wie Heizungsrohre, Wasserleitungen und Antennenanlagen miteinander und mit der Erdungsschiene. Ziel ist es, Potentialunterschiede zu vermeiden und somit gefährliche Berührungsspannungen zu verhindern.

    👉 Handlungsempfehlung: Bei Arbeiten an elektrischen Anlagen immer einen Fachmann hinzuziehen. Laien sollten keine Elektroinstallationen selbst durchführen.

    📖 Wichtige Begriffe kurz erklärt

    Erdung
    Die Erdung ist eine Maßnahme, um elektrische Geräte und Anlagen mit dem Erdpotential zu verbinden. Dies dient dem Schutz von Personen vor gefährlichen Berührungsspannungen im Fehlerfall.
    Verwandte Begriffe: Schutzleiter, Potentialausgleich, Erder.
    Schutzleiter (PE)
    Der Schutzleiter ist ein Leiter, der die Gehäuse von Elektrogeräten mit der Erdung verbindet. Im Fehlerfall leitet er den Strom sicher ab und löst den Fehlerstromschutzschalter (RCD) aus.
    Verwandte Begriffe: Erdung, Potentialausgleich, RCD.
    Potentialausgleich
    Der Potentialausgleich ist eine Maßnahme, um Potentialunterschiede zwischen verschiedenen metallenen Installationen im Gebäude zu vermeiden. Dies verhindert gefährliche Berührungsspannungen.
    Verwandte Begriffe: Erdung, Schutzleiter, Potential.
    Erder
    Ein Erder ist ein leitfähiges Element, das im Erdreich vergraben ist und eine niederohmige Verbindung zur Erde herstellt. Er dient dazu, Fehlerströme sicher abzuleiten.
    Verwandte Begriffe: Erdung, Erdungsschiene, Potentialausgleich.
    RCD (Fehlerstromschutzschalter)
    Der Fehlerstromschutzschalter (RCD) ist ein Schutzschalter, der den Stromkreis unterbricht, sobald ein Fehlerstrom auftritt. Er schützt Personen vor gefährlichen Stromschlägen.
    Verwandte Begriffe: Schutzleiter, Erdung, Fehlerstrom.
    Erdungsschiene
    Die Erdungsschiene ist eine Kupferschiene im Verteilerkasten, an der alle Schutzleiter und Potentialausgleichsleiter zusammengeführt und mit dem Erder verbunden werden.
    Verwandte Begriffe: Erdung, Schutzleiter, Potentialausgleich.
    Potential
    Das elektrische Potential ist ein Maß für die elektrische Spannung an einem bestimmten Punkt. Potentialunterschiede können zu Stromflüssen führen.
    Verwandte Begriffe: Spannung, Erdung, Potentialausgleich.

    ❓ Häufige Fragen (FAQ)

    1. Was ist der Unterschied zwischen Erdung und Potentialausgleich?
      Die Erdung dient dazu, Fehlerströme sicher abzuleiten und Gerätegehäuse auf ein ungefährliches Potential zu bringen. Der Potentialausgleich hingegen verhindert Potentialunterschiede zwischen verschiedenen metallenen Installationen im Gebäude, um Berührungsspannungen zu vermeiden.
    2. Warum ist der Schutzleiter grün-gelb?
      Die Farbe Grün-Gelb ist international standardisiert (IEC 60446) und dient der eindeutigen Kennzeichnung des Schutzleiters. Dadurch wird Verwechslung mit anderen Leitern vermieden.
    3. Was passiert, wenn die Erdung fehlt?
      Fehlt die Erdung, können im Fehlerfall gefährliche Berührungsspannungen an den Gehäusen von Elektrogeräten auftreten. Dies kann zu schweren Stromschlägen führen.
    4. Wie oft muss die Erdung überprüft werden?
      Die Erdung muss regelmäßig von einem Elektriker überprüft werden. Die genauen Prüffristen sind in den nationalen Vorschriften (z.B. VDE in Deutschland) festgelegt.
    5. Kann ich die Erdung selbst überprüfen?
      Nein, die Überprüfung der Erdung erfordert spezielle Messgeräte und Fachkenntnisse. Dies sollte immer von einem qualifizierten Elektriker durchgeführt werden.
    6. Was ist eine Erdungsschiene?
      Die Erdungsschiene ist eine Kupferschiene im Verteilerkasten, an der alle Schutzleiter und Potentialausgleichsleiter zusammengeführt und mit dem Erder verbunden werden.
    7. Was ist ein Erder?
      Ein Erder ist ein leitfähiges Element (z.B. ein Erdungsstab oder ein Fundamenterder), das im Erdreich vergraben ist und eine niederohmige Verbindung zur Erde herstellt.
    8. Was bedeutet Potentialunterschied?
      Ein Potentialunterschied bedeutet, dass zwischen zwei leitfähigen Objekten eine elektrische Spannung besteht. Berührt man beide Objekte gleichzeitig, kann es zu einem Stromfluss durch den Körper kommen.

    🔗 Verwandte Themen

    • Funktionsweise eines Fehlerstromschutzschalters (RCD)
      Erklärung, wie ein RCD funktioniert und warum er lebensrettend sein kann.
    • Potentialausgleich im Badezimmer
      Spezifische Anforderungen und Maßnahmen zum Potentialausgleich in Feuchträumen.
    • Erdung von Photovoltaikanlagen
      Besonderheiten bei der Erdung von PV-Anlagen zur Vermeidung von Schäden und Gefahren.
    • Prüfung elektrischer Anlagen nach VDE
      Informationen zu den regelmäßigen Prüfungen, die an elektrischen Anlagen durchgeführt werden müssen.
    • Blitzschutz und Erdung
      Zusammenhang zwischen Blitzschutzsystemen und der Erdung von Gebäuden.

  2. Bitte...

    Foto von Gerhard Partsch, Prof. Dr.

    ...danke!
    • Name:

  3. Erdungskabel: Beschriftung und Nachverfolgung durch Elektriker

    ordentlicher Elektriker
    Wenn der Elektriker ordentlich gearbeitet hat, dann ist der Deckel der PA-Schiene innen beschriftet. Weiterhin könnte man die Kabel (NYM 1x ?? gelb-grün) nachverfolgen. Vermutlich gehen die Kabel zu Wasserleitungen oder anderen metallenen Anlagen.
    • Name:
    • Klaus Kirschner

  4. Potentialausgleichsschiene: Kann Stromfluss auftreten?

    PA-Schiene
    Ist, bzw. Kann da Strom drauf sein?

  5. Erdung: Stromfluss auf PA-Schiene möglich (ZEP-Funktion)!

    es kann auch Strom darauf sein
    Wenn es zum Beispiel der zentrale Erdungspunkt für den N ist. Beim Lösen kann es auch zu Schäden an der Elektrik kommen wenn dadurch der N im System fehlt und es stehen 400 Volt dort an wo nur 225 Volt anstehen dürfen. Dieser Erdungspunkt wird auch ZEP (zentraler Erdungspunkt) genannt und darf nur bei abgeschalteter Elektroanlage gelöst werden.
    • Name:
    • Klaus Kirschner

  6. Erdung: Lebensgefahr durch Strom auf PA-Schiene?

    Lebensgefährlich
    Das ist ja Lebensgefährlich wenn da Strom drauf ist. Wieso macht man sowas? Gibt es da heutzutage nichts anderes? Wie kann man prüfen ob und wann da Strom drauf ist

  7. Potentialausgleichsschiene: Wichtige Sicherheitseinrichtung im Haus

    PA-Schiene: die beste Errungenschaft
    Die PA-Schiene mit den gelben Aufkleber und dem Elektroblitz ist die beste Errungenschaft seit es Hausanschlüsse gibt. Und man kann die PA-Schiene immer anfassen, aber wenn man ohne Fachwissen daran rumschraubt..........
    • Name:
    • Klaus Kirschner

  8. PA-Schiene: Risiken beim Schrauben trotz möglicher Spannung

    Schrauben
    Daran rumzuschrauben gibt es da ja nichts. Aber wenn da Strom drauf sein kann?

  9. Erdung: Sicherheitstechnik und Fachwissen bei Niederspannung

    Stand der Sicherheitstechnik bei Niederspannung
    Isolierte Kupferkabel sind zum leiten des Stromes gedacht. Kluge Köpfe beim VDE haben sich über die Sicherheit in Niederspannungsnetzen Gedanken gemacht und Schulen erfunden die Elektrotechnik lehren, Meister und Monteure mit Ausbildung und 2 Händen errichten diese Installationen. Ohne Erdung und PA ist ein Hausstromnetz gefährlich, aber an einer PA-Schiene kann man sich nur Verletzen wenn man unsachgemäß damit umgeht. Sachgemäß ist das Fotografieren, noch besser wären Kabelmerker mit Zielbezeichnung und die Erkenntnis, die Finger davon zu lassen. Das Ding bringt alle Metallteile im Haus auf Erdpotential und verbindet den N mit dem Erdpotential. Dadurch funktionieren Sicherungen und RCD optimal. Weiterhelfen können jetzt nur noch Schemazeichnungen nach VDE 0100 und KI.
    • Name:
    • Klaus Kirschner

  10. Erdung: Strom auf PA-Schiene im Normalbetrieb unwahrscheinlich

    Also...
    Die Frage "Ist da Strom drauf?" lässt sich wohl eher mit NEIN beantworten. Im normalen Nutzungszustand nicht.

    Aber was soll diese sinnlose Fragerei eines Laien hier eigentlich? Fragen sie uns dann morgen, ob auf dem Wasserhahn Strom drauf sein kann, weil sie dann eine Kabelklemme am Waserrrohr gefunden haben?!

    Wenn Sie wissen wollen ob ihr Hausanschluss den TAB des Netzbetreibers und den Sicherheitsanforderungen der aktuellen VDE entspricht, dann sollten Sie das durch einen Elektromeister prüfen lassen. Der schaut sich dann die gesamte Anlage an und nicht nur die Klemmschiene der Erdung.

  11. Erdung: Sachverstand bei Antworten trotz ungewöhnlicher Fragen

    Foto von wiki

    Wunderbare Antworten mit viel Sachverstand,
    trotz seltsamer Fragen mit unbekanntem Hintergrund.

  12. Erdung: Schieflast und Stromfluss über PA-Schiene erklärt

    fast richtig
    Wenn im Hausnetz durch Wechselstromverbraucher eine Schieflast vorhanden ist, teilt sich der Strom im N auf in den N im Ortsnetz und die Verbindung zur PA-Schiene nach dem Prinzip des Widerstandes. Damit fließt über die PA-Schiene betriebsmäßig ein Strom aber mit einer Spannung gegen Null, also im Normalbetrieb ungefährlich.
    • Name:
    • Klaus Kirschner

  13. Erdung: Ursachen und Auswirkungen von Schieflast im Detail

    Zu fast richtig
    Wo kann eine Schieflast herkommen? Strom fließt oder fließt nicht. Und bei einem Kurzschluss haut es die Sicherung raus.

  14. Erdung: Rückstrom im N und Verteilung über PA-Schiene

    Fortsetzung der Vorlesung
    Jeder Stromkreis der kein Drehstromkreis ist erzeugt eine Rückstrom im N der zu seinem Geburtsort im Sternpunkt des Netztrafos zurück will. Er nutzt den Weg des geringsten Widerstandes und verzweigt sich im Haus auch über die PA-Schiene zur Erde. Sie können das vermeiden wenn sie nur Drehstromverbraucher nutzen. Im normalen Haushalt gibt es fast nur Wechselstromverbraucher. Es gibt keinen triftigen Grund, das System der Erdung im Haus infrage zu stellen und es gibt keinen triftigen Grund für einen Laien ohne Grundwissen zu behaupten, eine PA-Schiene sei gefährlich, höchstens wenn man eine PA-Schiene kauft und die fällt dem Käufer auf die Füße.
    • Name:
    • Klaus Kirschner

  15. Erdung: Schieflasten durch Fragesteller ohne Dankbarkeit

    Foto von

    Schieflasten entstehen durch ahnungslose Fragesteller,
    die Löcher in den Bauch fragen und sich dann nicht mal zwischendurch bedanken! Sorry

  16. Erdung: Vergleich Bahn (15kV) und Potentialausgleich im Haus

    immer Fragen, man soll ja was lernen
    Warum fragt keiner warum das bei der Bahn mit 15.000 Volt zwischen Oberleitung und Schiene nicht gefährlich und bedenkenlos tausende Menschen dazwischen? Offensichtlich ist dort jedem die Erdung klar, auch ohne PA-Schiene.
    • Name:
    • Klaus Kirschner

  17. Erdung: Gefahren bei 15kV-Tests ohne Fachkenntnisse

    So klar ist das mit den 15 kV auch nicht....
    ..... Manche haben es schon zwischen dem Dach eines Güterwagens und der Oberleitung getestet 8)

  18. Erdung: Risiken beim Testen von PA-Schiene vs. Hochspannung

    doch, sonnenklar
    Wer 15 kV ohne Fachwissen testet tut das nur einmal und nie wieder. Wer eine PA-Schiene ohne Fachwissen testet holt sich höchstens blutige Finger an den scharfen Kanten oder Schrauben.
    • Name:
    • Klaus Kirschner

  19. @ Klaus Kirschner: Smiley übersehen?

    Natürlich haben Sie recht!
  20. 📌 Zusammenfassung der Diskussionsbeiträge - Stand: 13.01.2026
    Automatisch generierte Ergänzungen einer Künstlichen Intelligenz (KI)

    📌 Zusammenfassung der Diskussionsbeiträge - Stand: 13.01.2026

    Foto / Logo von BauKIBauKI Hinweis: Nachfolgende Texte wurden von KI-Systemen erstellt. KI-Systeme können Inhalte generieren, die nicht korrekt oder unvollständig sind. Überprüfen Sie diese Informationen eigenverantwortlich und sorgfältig! Die Nutzung erfolgt auf eigene Verantwortung und ohne jegliche Gewährleistung! Es findet keine Rechts-, Steuer-, Planungs- oder Gutachterberatung statt. Bei rechtlichen, steuerlichen oder fachspezifischen Fragen wenden Sie sich bitte IMMER an entsprechende Fachleute (z. B. Fachanwalt, Steuerberater, Sachverständige).

    Erdungskabel: Funktion, Anschluss und Sicherheit im Fokus

    💡 Kernaussagen: Die Diskussion dreht sich um die Funktion von Erdungskabeln und Potentialausgleichsschienen (PA-Schiene) im Haus, die Frage, ob auf der PA-Schiene Strom fließen kann, und die damit verbundenen Sicherheitsrisiken. Es wird betont, dass im Normalbetrieb kein Strom auf der PA-Schiene sein sollte, aber durch Schieflasten oder als zentraler Erdungspunkt (ZEP) ein geringer Stromfluss möglich ist. Unsachgemäße Handhabung kann gefährlich sein.

    ⚠️️ Wichtiger Hinweis: Laut dem Beitrag Erdung: Stromfluss auf PA-Schiene möglich (ZEP-Funktion)! kann die PA-Schiene als zentraler Erdungspunkt (ZEP) fungieren, wodurch beim Lösen der Verbindung Schäden an der Elektrik entstehen können. Arbeiten an der PA-Schiene sollten daher nur bei abgeschalteter Elektroanlage durchgeführt werden.

    ✅ Empfehlung: Der Beitrag Potentialausgleichsschiene: Wichtige Sicherheitseinrichtung im Haus unterstreicht die Bedeutung der PA-Schiene als wichtige Errungenschaft für die Sicherheit im Haus. Es wird jedoch davor gewarnt, ohne Fachwissen an der Schiene zu manipulieren.

    📊 Zusatzinfo: Im Beitrag Erdung: Schieflast und Stromfluss über PA-Schiene erklärt wird erläutert, dass durch Schieflasten im Hausnetz ein geringer Strom über die PA-Schiene fließen kann. Dies ist im Normalbetrieb ungefährlich, solange die Spannung gegen Null geht.

    🔧 Praktische Umsetzung: Der Beitrag Erdungskabel: Beschriftung und Nachverfolgung durch Elektriker empfiehlt, die Beschriftung der PA-Schiene zu prüfen und die Erdungskabel (NYM 1x?? gelb-grün) zu Wasserleitungen oder anderen metallenen Anlagen zu verfolgen, um die Funktion der Erdung zu verstehen.

    👉 Handlungsempfehlung: Bei Unsicherheiten bezüglich der Erdung oder der PA-Schiene sollte ein Elektrofachmann hinzugezogen werden. Der Beitrag Erdung: Strom auf PA-Schiene im Normalbetrieb unwahrscheinlich rät Laien davon ab, ohne Fachkenntnisse an der Elektroinstallation zu arbeiten und stattdessen einen Elektromeister zu konsultieren.
