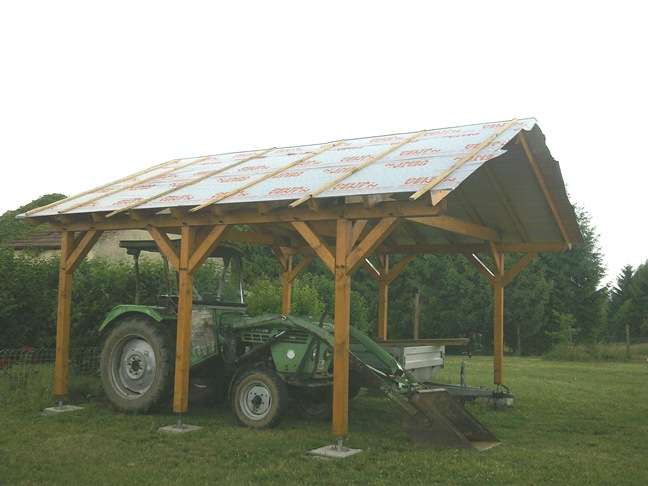

ein Zimmermann (zu dem ich jetzt leider aber keinen Kontakt mehr habe) hat mir das Holz für ein Carport (5,60 m x 6 m) geliefert und mir auch die Statikunterlagen dazu übergeben. Als Laie verstehe ich die allerdings nicht und frage mich nun, ob ich BMI BRAAS Tegalit Dachsteine (laut BMI BRAAS-Internet-Seite 5,25 kg / Stück und ca. 10 St. / m²) zur Eindeckung verwenden kann.
Hier mal die Statikunterlagen:
Statische Berechnung
Pos. 1
Sparren
L = 2,87 m
s = 2,84 m
Dachneigung 25
Bundmaß 0,544 m
Belastung
Betondachsteine = 0,55 KN/m²
Unterspannbahn = 0,02 KN/m²
Unterdachschalung = 0,10 KN/m²
Sparren = 0,08 KN/m²
g = 0,75 KN/m²
g" = 0,75 / cos 25,0 0,83 KN/m²
Schneelast= 1,25 KN/m²
wd = 1,25 0,8 0,5 0,50 KN/m²
System
2,84
2,87
(g" + Schneelast) * L² / 8
max M 1 = 0,83 1,25 2,87 8 = 2,14 KNm
max M 2 = 0,83 1,25 2,87 8
wd * L² / 8
+ 0,50 2,84 8 = 2,64 KNm
Bemessung
erf Wy = 2,64 * 1000 / 10 264,21 cm³
gew NH S 10 7 16 e = 0,54 m
vorh. Wy 467 cm³
vorh. sigma= 2,64 1000 0,54 467 3,08 MN/m²
< zul. sigma = 8 1,25 10 MN/m²
Durchbiegung
vorh. f = 0,112 3,08 2,84 ² 16 0,2 cm
< zul f = 284 200 1,4 cm
Pos 2
Balken
Belastung
Balken Eigenlast = 0,100 KN/m²
Fußboden 25 mm = 0,125 KN/m²
g = 0,225 KN/m²
p = 1,000 KN/m²
q 1,225 KN/m²
System
q = 1,225 KN/m²
5,14
max M = 1,23 5,14 8 4,05 KN/m
Bemessung
erf Wy = 4,05 1000 10 404,55 cm³
gew NH S 10 7 20 e = 0,54 m
vorh Wy = 876 cm³
vorh. sigma= 4,05 1000 0,83 876 3,85 MN/m²
< zul. sigma = 10 1 10 MN/m²
Durchbiegung
vorh. f = 0,208 3,85 5,14 ² 20 1,5 cm
< zul f = 514 300 1,7 cm
Pos 3
Windverband
Windrispenband BMF 40/ 2,0 als Kreuz entfällt
auf den Sparren genagelt, je Sparren 2 AN 40/ 60
Pos 3.1
Windrispenband BMF 40/ 2,0 als Kreuz entfällt
auf der Balkendecke genagelt, je Balken 2 AN 40/ 60
Pos 4
Rähm
Belastung
aus Pos 1 Sparren g+ s= 2,08 2,87 2 0,30 3,60 KN/m
aus Pos 2 Balken = 0,23 5,14 2 0,58 KN/m
Eigenlast 0,12 0,14 6,0 0,10 KN/m
g = 4,28 KN/m
p = 3,5 KN/m
q = 7,78 KN/m
l 1 = 1,63
l 2 = 1,63
l 1 l 2 = 1,0
System
3,5 4,28
1,63 1,63
max M1 = 0,070 4,28 2,65
+ 0,096 3,5 2,65 = 1,68 KNm
max A = 0,375 4,28 0,438 3,5 1,63 5,11 KN
M b = -0,124 4,28 - 0,063 3,5 2,64604444 - 1,99 KNm
4,28 3,5
1,63 1,63
max M2 0,07 4,28 2,64604444
+ 0,096 3,5 2,64604444 = 1,68 KNm
max C = 0,375 4,28 0,438 3,5 1,63 4,10 KN
M b = -0,125 4,28 - 0,063 3,5 1,63 - 1,23 KNm
7,78
1,63 1,63
min Mb = -0,125 7,78 2,64604444 = -2,57 KNm
min Q bl = -0,625 7,78 1,63 = -7,91 KN
max Q br = 0,625 7,78 1,63 = 7,91 KN
max B = 7,91 7,91 = 15,83 KN
Pos 4
Rähm
Bemessung
erf Wy = 1,68 1000 10 = 168 cm³
gew BSH ll 12 16
vorh Wy = 512 cm³
vorh. sigma= 1,68 1000 512 = 3,29 N/mm²
< zul. sigma = 11 0,83 = 9,17 N/mm²
Durchbiegung
vorh. f = 0,208 3,29 1,63 ² 16 0,1 cm
< zul f = 163 300 0,5 cm
Pos 5
Stützen
S = Sk = 1,94 m
Belastung
aus Rähm Pos 4 = 15,83 KN
Eigenlast der Stütze 0,30 KN
max N = 16,13 N
System
16,13 N
1,94
Bemessung
gew Stiel BSH ll 12 12
Lambda = 194 0,289 12 56 1,17
sigma D = 16,13 10 144 1,12 N/mm²
Stützen
Bemessung
konstruktiv wie Pos 5
gew Stiel KVH ll 12 12
Pos 7
Fundament
Unbewehrtes Einzelfundament
a /b /d 0,40 0,40 0,80
Belastung
Stütze aus Pos 5 16,13 KN
Fundament 23,0 0,32 0,80 5,89 KN
max N = 22,02 KN
sigma = 22,02 0,32 68,80 KN m²
viele Grüße
Stefan
